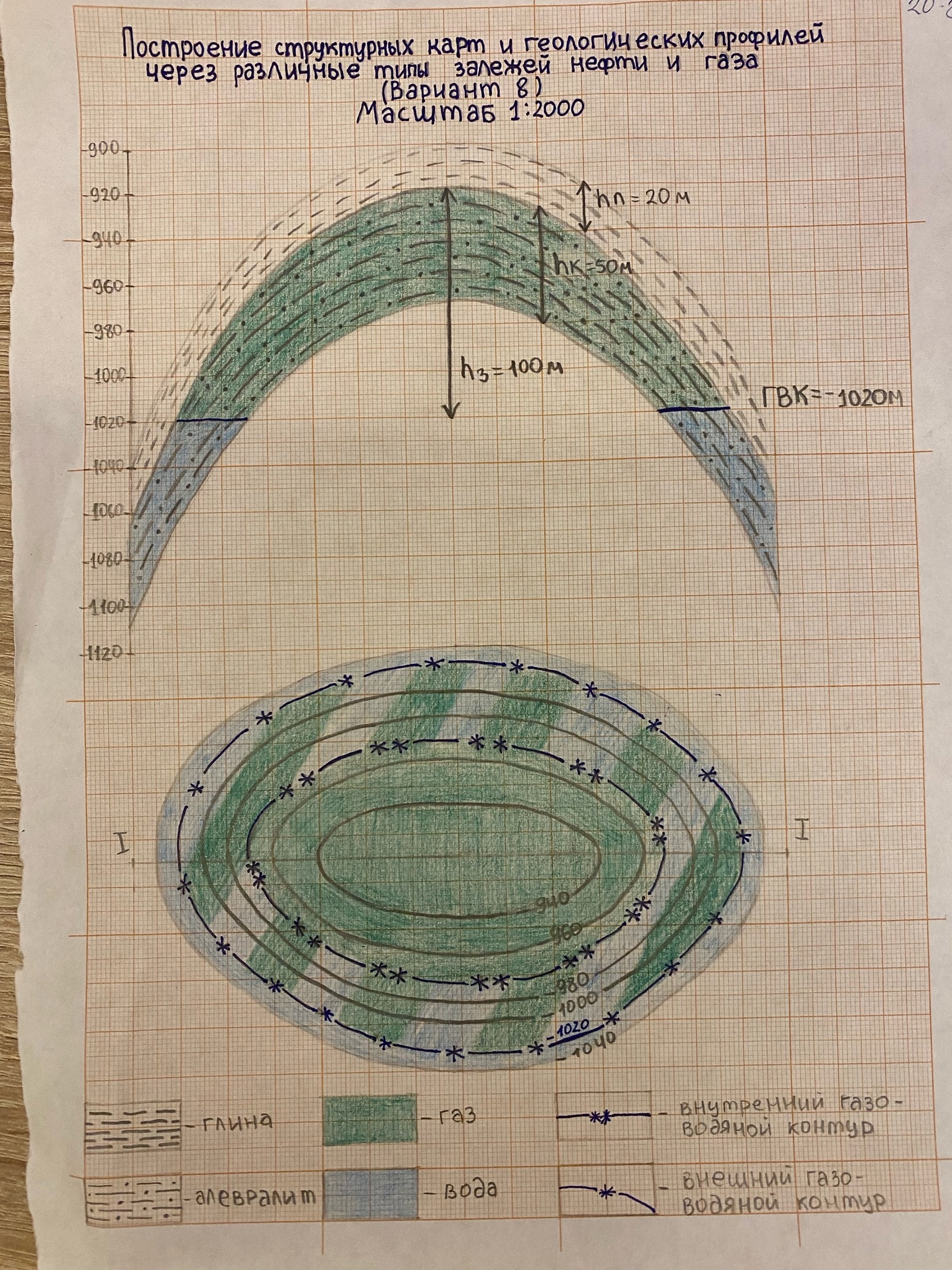

На структурной карте, где показано смешение газа с водой в интервале глубин от 970 до 1200 метров, это может указывать на поверхность, где происходит взаимодействие газа и воды в резервуаре. Вот несколько возможных объяснений:

Промежуточная зона: В этом интервале может находиться переходная зона (или "смешанная зона"), где газ и вода сосуществуют. Это может быть связано с капиллярными силами или с различиями в давлениях и температурах, которые приводят к тому, что газ частично растворяется в воде или смешивается с ней.

Неполное заполнение: Если газовая залежь не полностью заполнена, в этой зоне возможно присутствие как газа, так и воды. Это может происходить из-за колебаний уровня подземных вод или изменений давления в резервуаре.

Гидродинамические процессы: В некоторых случаях в залежах имеет место активное движение флюидов, влияющее на распределение газа и воды. Это может быть вызвано притоком и оттоком воды, что приводит к тому, что газ поднимается вверх, но в какой-то момент встречается с водой.

Нетрадиционные системы добычи: В некоторых случаях такая структура может быть результатом нетрадиционных методов добычи, которые могут привести к изменению состояния флюидов.

Обратите внимание, что водонепроницаемые слои в земле могут влиять на расположение и поведение газа и воды в резервуаре, и важно учитывать геологические факторы при интерпретации таких данных. Для более точного анализа нужно рассмотреть конкретные условия данной геологической системы и, возможно, обратиться к дополнительным данным о свойствах флюидов и строении породы.
